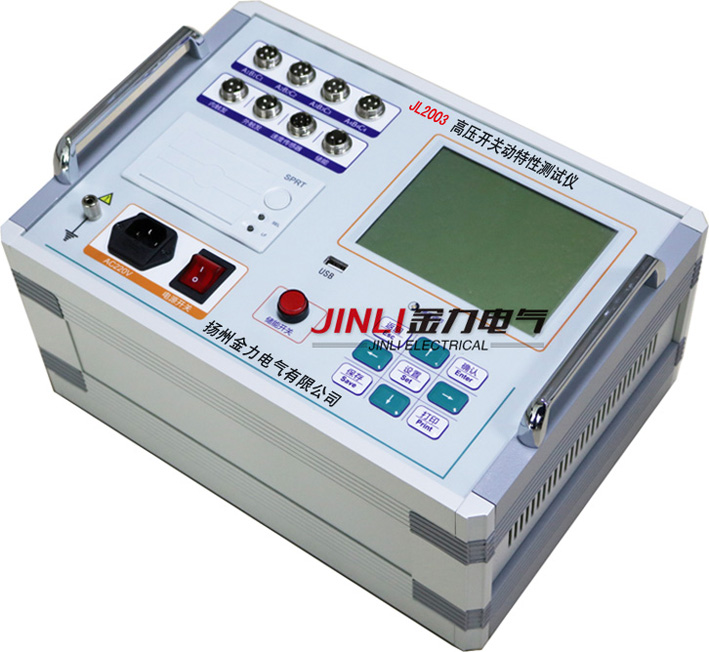

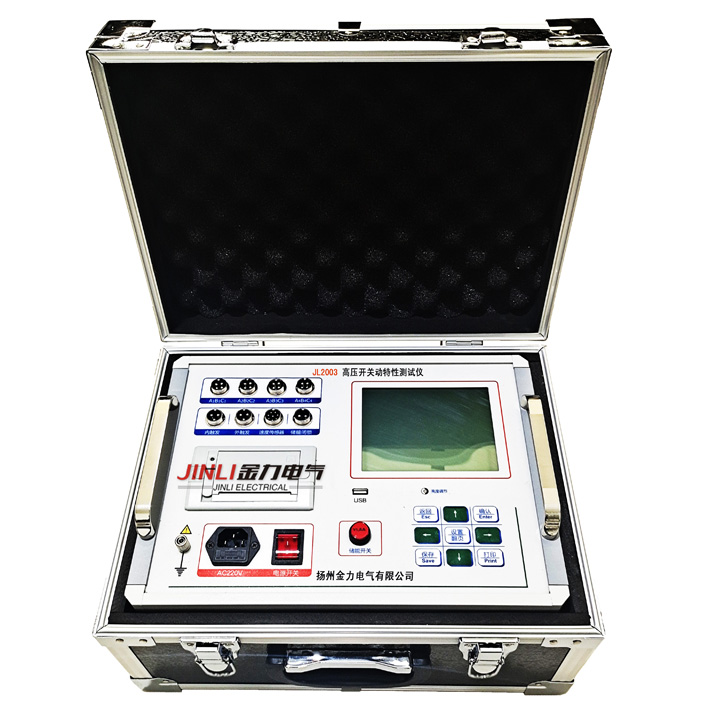

高壓開關特性測試儀現場常見技術問題及處理辦法

㈠、現場用儀器進行控制合、分閘操作時，開關不動作

1、現場合、分閘控制接線不正確

處理辦法：找到現場控制柜的控制接線圖，詢問專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書中的控制接線圖，重新接線。

2、現場線圈負載過大或控制回路短路，儀器無法正常驅動，電源發出過載的蜂鳴聲

告警，四聲后電源自動恢復。

處理辦法：①、對于永磁機構的開關或少油斷路器，由于開關合閘線圈要求的驅動

流很大（高達100A或幾百安），而儀器操作電源的zui大帶載能力為20A。致使負載過大儀

器無法正常驅動。這時請采用外觸發方式，把合閘控制線接在合閘接線圈上，分閘控制線接

在分閘線圈上采集分合閘的電壓信號（觸發計時），直流或交流電均可。

②、檢查控制回路，保證回路暢通。

3、檢查儀器儲能、分閘、合閘是否有直流輸出

處理方法：①、儲能直流電壓檢查：請將萬用表設置在直流1000V檔位，將儲能控

制線紅、黑色線分別接在萬用表的紅、黑線上。在儲能界面進行測試，時間延長至3秒鐘，按儲能測試電壓輸出。如無電壓輸出，電源故障請返廠維修。

②、合閘直流電源檢查：當儀器處在分閘狀態進行檢查，不接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字，如果A1斷口或其他斷口顯示是“合”字，表示此斷口有故障，請切換到A2斷口，再做合閘測試，檢查是否有電源輸出。做此試驗要將采集時間和觸發時間延長2秒以上，萬用表方能檢測到電壓。

③、分閘直流電壓檢查：在儀器處在合閘狀態下進行檢查，將斷口線的黃線和黑線夾在一起，再接控制線到內觸發，其他的步驟和合閘電壓檢查一樣。

④、以上三種方法都沒有電壓輸出，請將儀器返廠檢查維修。請不要自行打開儀器儀表，內部有高壓輸出危險。

⑤、應對措施：如果沒有直流輸出，又急著做試驗，請采用外觸方式進行測量，完成后再返廠維修。

3、開關機構存在保護閉鎖（如西門子、ABB開關）

處理辦法：使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉鎖。

㈡、儀器做單合、單分測試時，開關動作了，顯示斷口未動作提示。

1、斷口線未接好，處理方法如下：

①、做戶內10KV開關時，黃（A）、綠（B）、紅（C）接動觸頭，靜觸頭三相短接后接黑線。

②、做戶外開關時，黃（A）、綠（B）、紅（C）接上端，黑線接地（變電站戶外開關另一端已接地）。

③、開關控制回路有問題，因為合上之后又馬上分開了，請檢查開關的回路再做實驗。

㈢、打印機能走紙卻不能打印文字、圖形

1、打印紙安裝反了

處理辦法：重新正確安裝熱敏打印紙。

2、熱敏打印機加熱頭壞了

處理辦法：返廠維修熱敏打印機加熱頭。

㈣、儀器進行速度測試時，沒有速度數據顯示。

1、傳感器的選擇項有誤（例如安裝的是直線傳感器，選擇的旋轉傳感器），請將傳感器重

新進行設置。

2、傳感器安裝位置不對，例如旋轉傳感器只能通過主軸的轉動才能采集信號，如果安

裝到直線位移的地方或其他不動作的地方，均沒有數據顯示。

3、如果傳感器選項和安裝位置都正確，還沒有速度顯示，傳感器損壞，請返廠維修。

㈤、儀器現場接地時，為什么要先接地線，然后再接斷口線？

因為現場試驗時，由于高壓開關（尤其220Kv以上）的斷口對地之間往往有很高的感應電壓，此時電壓量值很大，能量較小，但足以威脅到儀器本身的AQ。儀器內部，斷口信號輸入端到地之間接有泄放回路。所以先接地線，優先接通了泄放回路，此時連接斷口信號線時，即使斷口感應了很高的電壓，也能通過泄放回路泄放到大地，從而保證儀器的斷口通道AQ。

㈥、如何判斷儀器端口是否正常？

儀器有十二斷口，每一相斷口均可獨立使用。

①、在沒接斷口測試線就是分閘狀態，測試界面也會同樣顯示“分”字。如果某斷中的

一相出現 “合”字，則表示此斷口有故障，這時要切換到別的斷口進行測試。

②、接上斷口測試線，將斷口線的黃、綠、紅和黑（公共）短接，斷口狀態由“分”字

變?yōu)椤昂稀弊郑@表示正常。
