干式變壓器溫度控制系統及保護方法

　　自動風扇控制

　　溫度信號由嵌入低壓繞組zui熱部分的Pt100熱敏電阻測量。干式變壓器負載增加，工作溫度升高。當繞組溫度達到110°C時，系統自動啟動風扇進行冷卻。當繞組溫度降至90°C時，系統自動停止風扇。

　　超溫報警，跳閘

　　繞組或鐵芯的溫度信號通過嵌入低壓繞組中的PTC非線性熱敏電阻收集。當干式變壓器繞組的溫度繼續升高時，如果達到155°C，系統可以輸出相關的超溫報警信號。如果溫度繼續上升至170°C，干式變壓器將無法繼續運行，必須向第二保護電路發送超溫跳閘信號，干式互感器應快速跳閘。

　　溫度顯示系統

　　干式變壓器使用嵌入低壓繞組中的Pt100熱敏電阻測量溫度變化值，并直接顯示各相繞組的溫度（三相檢查和zui大值顯示，可記錄歷史zui高溫度），如果需要傳輸?shù)竭h(yuǎn)程計算機（距離可達1200m），zui高溫度可為4至20mA模擬輸出。

　　干式變壓器的保護方法。

　　干式變壓器通常使用IP20防護外殼，以防止直徑大于12mm的固體異物和老鼠、蛇、貓和鳥等小型動物進入，從而導致短路電源故障等惡性故障，并為帶電部件提供AQ屏障。如果您需要在室外安裝干式變壓器，您可以選擇IP23保護殼。除了上述IP20防護功能外，它還可以防止水滴與垂直方向成60°角。然而，IP23外殼會降低變壓器的冷卻能力，因此在選擇時要注意降低其運行能力。

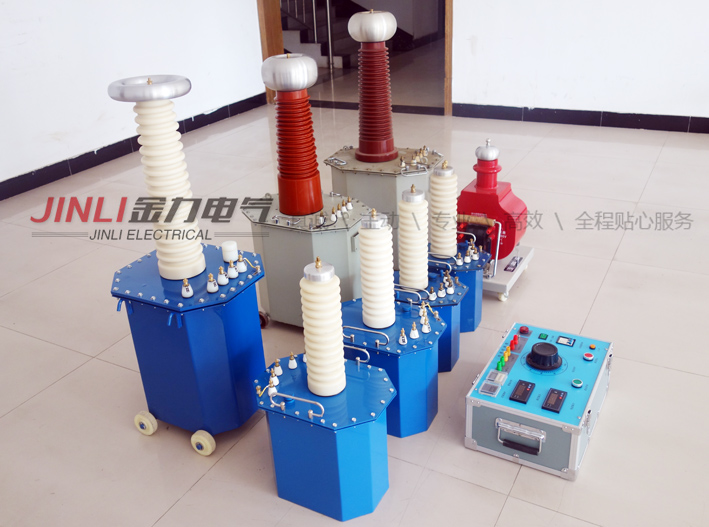

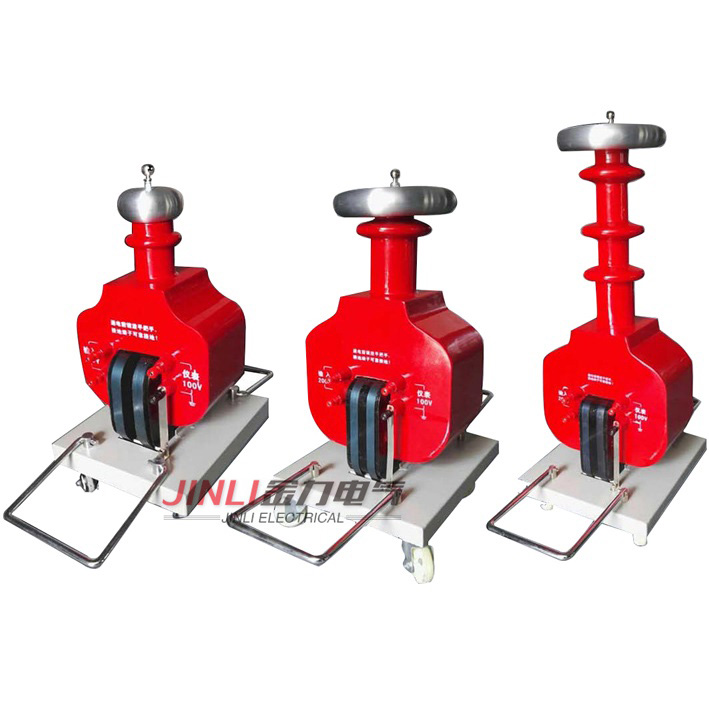

JL1006系列發電機交流耐壓諧振試驗裝置要求采用工頻電壓，目前國標對工頻電壓的頻率定義為45Hz～65Hz，但是在很多試驗場合，要求對發電機進行的是50Hz±2Hz的交流試驗，而發電機定子繞組的對地電容量又比較大，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身很重，動輒上噸，現場試驗很不方便。我公司針對此現狀設計制造了調頻調感式發電機交流耐壓諧振升壓裝置。

發電機交流耐壓諧振試驗裝置既可以采用調整電抗器電感量的方式達到諧振狀態，也可以采用調整系統工作頻率的方式達到諧振狀態，還可以同時采用上述兩種方式達到諧振狀態。當需要什么頻率做試驗時，就將激勵源的頻率調整到需要的頻率，然后根據被試品的電容量調節電抗器的感抗，使系統諧振，產生高壓，在升壓過程中，如果諧振點偏離，可以通過微調頻率的方式準確找到諧振點，保證高Q值，從而zui大程度的減小電源容量和試驗設備體積重量。

產品別稱：

變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置.

產品特性：

◆ 做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，且單件設備重量小于60公斤，徹底解決現場搬運困難問題；

◆ 整套裝置原理先進，同時應用新型調頻調感技術，嚴格保證發電機工頻耐壓試驗要求；適用范圍寬，大大提升設備使用價值；

◆ 配置20Hz－300Hz變頻控制源，其保護功能強，輸出波形好，穩定性好，具備多種工作模式，操作方便，而且采用220V或380V兩種電源，方便現場取電；

◆ 先調感后調頻方式能準確找到zui大Q點，避免電壓上升導致的諧振偏移；

◆ 配置靈活，擴展功能強?？蛇x配不同類型電抗器或采用多節串并聯的方式，滿足電力系統所有容性試品試驗要求；同時可以滿足需要做工頻試驗的場合，也可以滿足變頻方式做試驗的場合；實現一機多用，性價比高。

產品參數：

◆額定輸出電壓：0～50kV(有效值)及以下

◆輸出頻率：45～300Hz

◆諧振電壓波形：純正弦波，波形畸變率≤1%

◆zui大試驗容量：2000kVA及其以下

◆工作制：滿功率輸出下，一次連續工作時間15min

◆品質因數：10～40

◆頻率調節靈敏度：0．1HZ，不穩定度＜0.05%

◆工作電源：220V或380V±15%/50HZ±5%

◆系列產品配置及適用范圍：
