測量變壓器繞組直流電阻的意義及注意事項

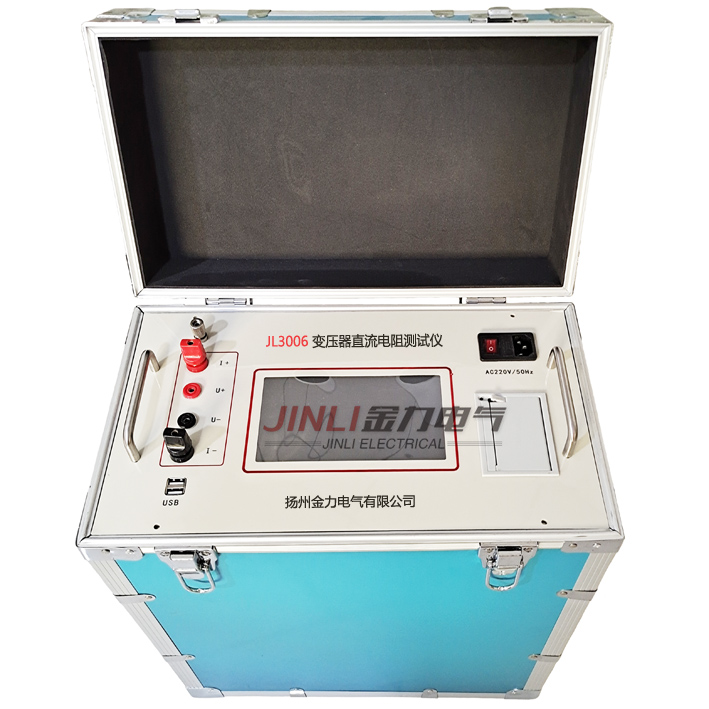

變壓器直流電阻測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。變壓器繞組直流電阻的測量，是變壓器試驗中一項簡單而重要的試驗項目。測量變壓器繞組和套管的直流電阻，可以檢查繞組內線接頭的焊接質量、引線和繞組接頭的焊接質量、電壓分接開關各自的分接位置和引線與套管的接觸，并聯支路是否連接正確，變壓器的載流部分是否短路，繞組是否短路。

此外在變壓器短路測試和溫升測試中，為了提供準確的繞組電阻值，還需要進行直流電阻測量。因此，繞組直流電阻的測量是變壓器試驗的主要項目。交接測試標準規定必須是項目；預防性試驗程序規定，變壓器運行1-3年后，無勵磁電壓互感器換到分接位置后，有載分接開關大修后和大修后及必要時，必須進行此項試驗。

變壓器繞組的直流電阻采用壓降法或電橋法測量。測量方法雖然簡單，但影響測量精度的因素很多。為獲得更準確的結果，必須選擇合適的儀器并按相關規定進行測量。為了保證測量的準確性，加快測試進程。

測量時需要注意的事項如：對于帶電壓抽頭的變壓器，應在所有抽頭位置進行測量。三相變壓器有中點超前時，應測量各相繞組的阻值。當沒有中點引線時，可以測量線間的電阻，然后計算出各相的電阻。測量必須在繞組溫度穩定的情況下進行，繞組和環境溫度的差異要求不超過 3 °C。

在溫度穩定的情況下，一般可以將變壓器的上油溫作為繞組溫度，測量時要進行測量。由于變壓器的電感較大，電流穩定所需的時間較長。為了準確測量，必須等待儀表指示器穩定后才能讀數，必要時采取措施縮短穩定時間。測量電阻值以校正引線的影響。

考慮到影響直流電阻測量精度的因素很多，如儀器的精度等級、測試接線方式、溫度測量的精度、連接的連接狀態和電流穩定的程度等，等，測量后，有必要再次復查。如有疑問，請重新測試以獲得準確的測量結果。測量時，非測試?yán)@組應開路，不能短路。測量低壓繞組時，通電分閘瞬間高壓繞組感應出高壓。

由于變壓器的電感較大，在電源接通或斷開的瞬間，自感電動勢很高。因此，為防止損壞儀器，應特別注意操作順序。接通電源時，先接通電源電路，再接通電壓表或電流計，再斷開電源電路。為了與出廠值或以前的測量值進行比較，在任何溫度下測量的直流電阻值應轉換為相同的溫度。
