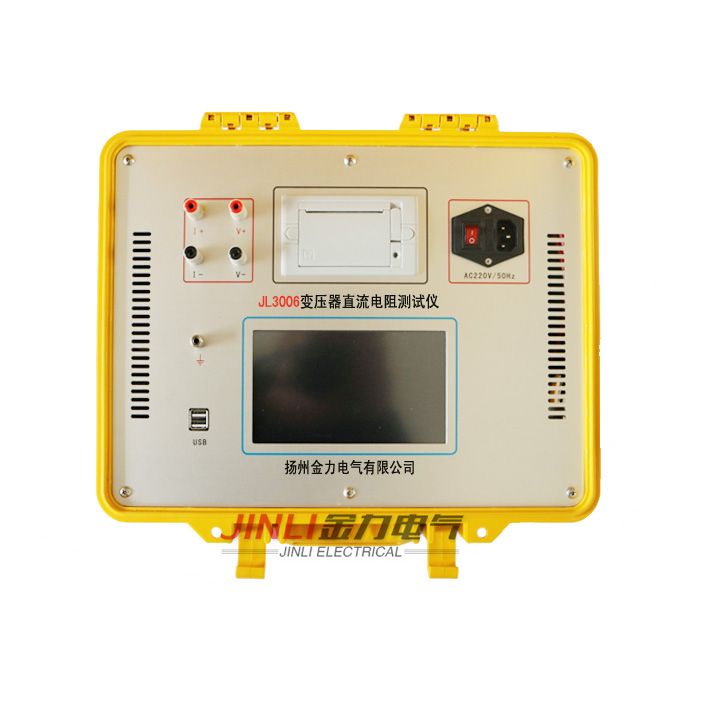

直流電阻測試儀的不同測量方法

  直流電阻測試儀一般是檢測變壓器、電動機等繞組的直流電阻，由于此類設備電路中同時存在感抗和（或）容抗，如果通入大電流測試是不可能的，除自身有很大容量的測試裝置（如蓄電池組等）。直流電阻測試儀是用于電力系統中，用于對變壓器或者是感性負載的直流電阻測量，檢查在閉環(huán)回路中，引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況，直流電阻試儀是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。目前便攜式直流電阻測試儀的測量方法有電橋法、電壓降法和三相繞組測量法三種：

  1、三相繞組同時加壓法：即在變壓器的三相繞組同時加電壓，同時測量每相的直流電阻。三相繞組同時加電壓時，在每相繞組中通入的電流從零開始增加，由右手螺旋定則可知，三相電流在每個鐵心柱中產生的磁通方向不同，它們的作用相互抵消，結果是使鐵心中的合成磁通近似為零。

  2、電壓降法：其原理是在被測電阻中通以直流電流，測量該電阻上的電壓降，根據歐姆定律即可算出被測電阻值。其精度高、測量準確。電壓、電流表均為數字顯示，電壓分辨率為0.1kV，電流分辨率為0.1uA，控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。其具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

  3、電橋法：用電橋法測量時，常采用單臂電橋和雙臂電橋等專門測量直流電阻的儀器。被測電阻10歐姆以上時，采用單臂電橋；被測電阻10歐姆及以下時，采用雙臂電橋。用電橋測量變壓器繞組電阻時，由于繞組的電感較大，同樣需等充電電流穩(wěn)定后再合上檢流計開關；測取讀數后拉開電源開關前，先斷開檢流計，防止由于拉電源瞬間的反電動勢將橋臂電阻間的絕緣擊穿和橋臂電阻對地等部位擊穿。
