便攜式電纜故障測試儀正確使用方法

近年來隨著電力系統的發展，高壓電纜的鋪設也越來越普及，基本上配電站與站相互之間連接的電纜都很長，只要電纜出現故障，排查起來就很困難，并且大都是地埋電纜，難以人為是判斷，這時就需要電纜故障測試儀來替我們來判斷正確的故障點，便于我們快速恢復供電，那么我們就根據現在較為常見幾個電纜故障來分析問題。

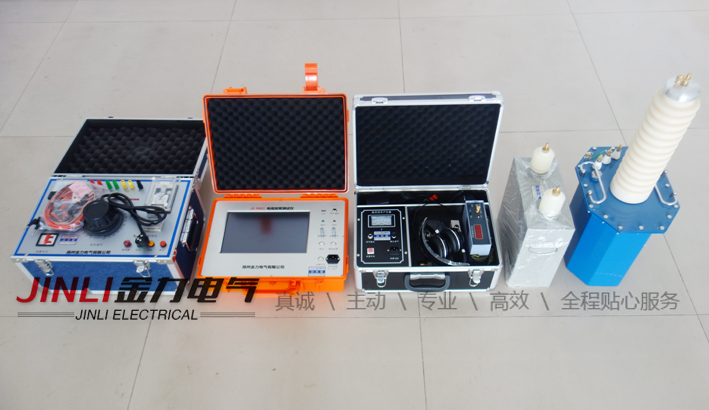

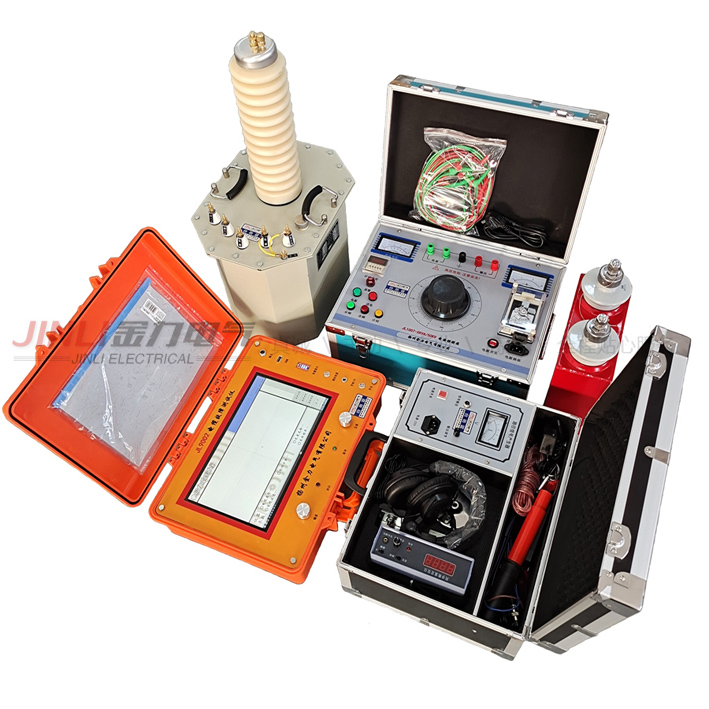

電纜故障測試儀

電纜故障常見分為高阻性短路故障、相間短路、低阻系統故障、閃絡性系統故障等施工現場常見的幾種系統故障。

1、低壓脈沖反射法適用于低阻(低于10倍波阻抗)、接地及開路故障，并可以測試電纜的全長和電磁波在電纜中的傳播速度，當電纜發生低阻或接地短路時，電纜故障點處的等效阻抗應為系統故障電阻與電纜特性阻抗的并聯。電纜故障電阻越小，反射波形越明顯。當電纜故障電阻為零時為全反射，因為測試端等效阻抗(測試儀器的輸入阻抗)大于電纜特性阻抗，因此在測試端產生同極性反射脈沖。而在低阻或接地短路處，因為系統故障電阻小于電纜特性阻抗，因此入射脈沖進行故障點后產生反極性脈沖，并傳輸?shù)綔y試端，接收的反極性脈沖的下降沿就對應電纜故障點的反射波形。當電纜發生開路故障時，電纜故障等效阻抗為系統故障電阻與電纜特性阻抗的串聯，開路即相當于系統故障電阻為無窮大，這種情況入射脈沖將形成全反射，在測試端產生同極性反射脈沖，接收到同極性的脈沖的上升沿與故障點的反射波形對應

2、首先使用一定電壓等級、一定能量的高壓脈沖在電纜的測試端施加給系統故障電纜，讓電纜的高阻故障點發生擊穿燃弧。同時，在測試端加入測量用的低壓脈沖，測量脈沖到達電纜的高阻故障點時，遇到電弧，在電弧的表面發生反射。因為燃弧時，高阻故障變成了瞬間的短路故障，低壓測量脈沖將發生明顯的阻抗特征變化，使得閃絡測量的波形變?yōu)榈蛪好}沖短路波形，使得波形判別特別簡單清晰。這就是我們稱之為的“二次脈沖法"。接收的低壓脈沖反射波形相當于一個線芯對地*短路的波形。將釋放高壓脈沖時與未釋放高壓脈沖時所得到的低壓脈沖波形進行疊加，2個波形會有一個發散點，這發散點就是電纜故障點的反射波形點。這種方法把低壓脈沖法和高壓閃絡技術結合在一起，使測試工程師更容易判斷出電纜故障點的位置。跟傳統的電纜故障測試方法相比,二次脈沖法的先進之處，是將沖擊高壓閃絡法中的復雜波形簡化為低壓脈沖短路故障波形，因此判讀極為簡單，可準確標定系統故障距離。
