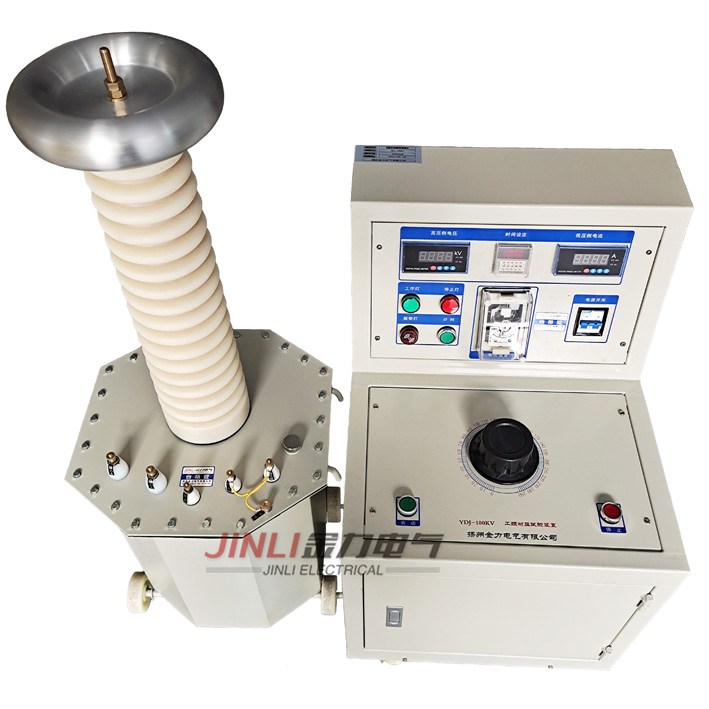

揚州金力電氣生產的工頻耐壓試驗裝置是如何接線的

　　工頻耐壓試驗裝置是根據國家新電力行業標準而設計的、性能先進的智能型工頻耐壓試驗裝置，用于對各種電器產品、電氣元件、

        絕緣材料等進行規定電壓下的絕緣強 度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

        試驗變壓器廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。我們來講解試驗接線的步驟。

　　控制箱電源線：為一標準三芯電源線

　　控制臺電源線：為一套二根電源線或一套四根電源線，連接交流電源。

揚州金力電氣生產的工頻耐壓試驗裝置是如何接線的

　　工頻耐壓裝置的信號接線：

　　一套2芯線，從控制部分的輸出端連接到變壓器的輸入端。另一套三根線里面包含綠線、黑線、紅線，控制部分和變壓器之間的端子一一對應,分別為電壓-電壓（綠線）、地-地（黑線）、電流-電流(紅線)。

　　變壓器的地線

　　變壓器的地必須接地，用一根帶夾子的細黑色一端接到變壓器的地端子，另一端接可靠的大地。

　　變壓器的高壓線

　　變壓器的高壓線一端連在變壓器的高壓端，另一端接在被試品上，要求高壓線架空，不能拖地。
